Mi a megfelelő MBBR kitöltési arány? Optimalizálási tippek városi és ipari alkalmazásokhoz

Gyakorlati útmutató az MBBR közeg kitöltési arányaihoz: meghatározások, a 67%-os plafon mögötti fluidizációs határérték, javasolt tartományok kommunális és ipari üzemekhez, valamint beállítási tippek a tartály típusára, a levegőztetésre és a regionális vízminőségre vonatkozóan.

Bevezetés

A kitöltési arány (kitöltési arányként vagy kitöltési százalékként is írva) az egyik leggyakrabban megkérdezett paraméter az MBBR tervezésében:

állítsa túl alacsonyra, és a kezelési kapacitás csökkenhet; állítsa túl magasra, és a fluidizáció károsodhat.

A mérnöki gyakorlatban az MBBR-hordozók kitöltési arányát általában belül szabályozzák25%–67%(a hordozó típusától és a tartály konfigurációjától függően), észrevehetően eltérő ajánlott tartományokkal városi és ipari alkalmazásokhoz.

Mi a kitöltési arány, és miért tekintik a 67%-ot gyakran mennyezetnek?

A töltési arány a reaktor effektív térfogatának az a százaléka, amelyet a közeg ülepedt térfogata elfoglal. Meghatározza mind a biofilm növekedéséhez rendelkezésre álló közeg teljes mennyiségét, mind azt, hogy a közeg szabadon zuhanhat-e hidraulikus és levegőztető erők hatására.

A valós projektekben a töltési arányt a közeg leülepedett térfogata alapján mérik: egy mérőhengerbe vagy kalibrált tartályba töltik a hordozómintát, finoman ütögetik, amíg a térfogat stabilizálódik, majd összehasonlítják a tartály térfogatával. A tételek közötti méretbeli eltérések befolyásolhatják a mérést, ezért a tervezést, a beszerzést és az adagolást, ahol csak lehetséges, ugyanazon tétel specifikáció alapján kell kiszámítani.

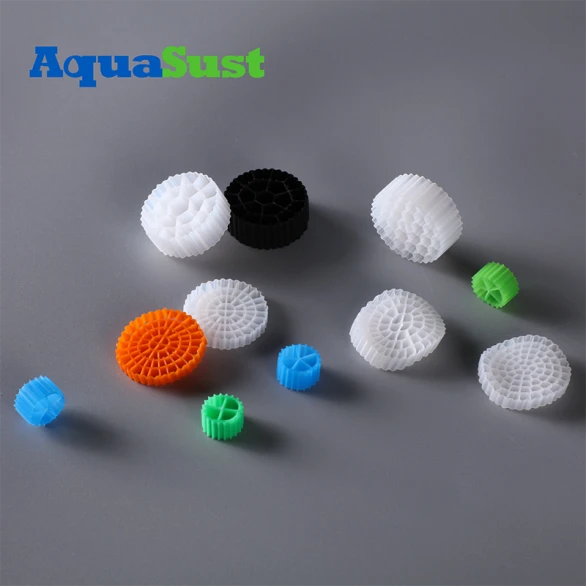

A fluidizáláshoz elegendő szabad hely szükséges. A hengeres K- típusú közegeknél (K1/K3/K5) a mérnöki tapasztalatok azt mutatják, hogy amint a töltési arány meghaladja a nagyjából 67%-ot, a hordozóréteg megközelíti a sűrű tömörödést: a víz- és légbuborékok nehezen tudnak behatolni, és a tartály fenekének közelében stagnáló zónák képződnek. Emiatt67%-át széles körben praktikus műszaki mennyezetként kezelik a felfüggesztett hordozókhoz (tipikus érték). A plafon a média szerkezetétől függően némileg változik; A porózus szivacs{1}}típusú közeg könnyebben deformálódik, és bizonyos esetekben nagyobb arányt is megközelíthet, de ezt gondosan ellenőrizni kell.

A túl alacsony vagy túl magas töltési arány hatásai

2.1 Túl alacsony a töltési arány

A tartályban a hatékony biofilm felület nem elegendő, a térfogati töltési sebesség csökken, és a szennyvíz indikátorok nehezen teljesíthetők;

Alacsony közegkoncentráció esetén a fluidizáció túlságosan erőteljessé válik, a biofilm könnyebben nyírható le, és a biofilm kialakulásának időszaka meghosszabbodik;

A tartálytérfogatba való befektetés nincs teljesen kihasználva - az utólagos felszerelési projektek pénzt költenek a kapacitás tényleges növelése nélkül;

Az új-építési projektek kénytelenek lehetnek a tartályok bővítésére, hogy kompenzálják a kezelési kapacitást, ami növeli a polgári-építési és a lábnyom költségeit.

2.2 Túl magas a töltési arány

A közeg fluidizációja korlátozott, a tartály belsejében tömött holtzónák alakulnak ki, romlik a tömegátadás, és lokális oxigénhiány jelentkezik;

A levegőztetés energiafogyasztása nő: több levegő szükséges a fluidizáció fenntartásához, ami növeli az egységnyi kezelési költséget;

A közegek közötti ütközés és kopás felerősödik, nagyobb terhelést róva a tartóernyőkre, miközben az élettartam lerövidül és a karbantartási nyomás nő.

A valós projektekben elterjedt tévhit, hogy "a nagyobb töltési arány mindig nagyobb kezelési kapacitást jelent". Amikor az arány megközelíti a fluidizációs felső határt, több közeg hozzáadása nem javítja az eltávolítási arányt, és valójában ronthatja a szennyvíz minőségét.

2.3 Hogyan ítéljük meg a helyszínen, hogy a töltési arány megfelelő-e

Működés közben három gyors ellenőrzés segít: először szemrevételezéssel ellenőrizze a fluidizációs állapotot - a hordozónak egyenletesen kell zuhannia a tartály felületén anélkül, hogy láthatóan tömött zónák vannak; másodszor, figyelje az oldott oxigén eloszlását - a nagy DO eltérés a tartályban rossz keveredést jelez, ami túltöltött tartályra utalhat; harmadszor, kövesse nyomon a szennyvíz indikátorait és a biofilm vastagságát -, ha a biofilm tartósan vékony vagy gyakran hámlik, a töltési arányt vagy a levegőztetési sebességet módosítani kell. Ezek működési-tapasztalat-ellenőrzések; a végső ítélet mindig a vízminőségi-vizsgálati adatokon nyugszik.

Javasolt kitöltési arányok városi és ipari forgatókönyvekhez

Az egyes forgatókönyvekhez javasolt tartomány a befolyó folyadék koncentrációjától, a célkibocsátási szabványtól, a tartály típusától és a levegőztetési módszertől függ. Az alábbi tartományok tipikus műszaki értékek; minden konkrét projektet tervezési számítással kell megerősíteni.

Vegye figyelembe, hogy az ajánlott tartományok csak kiindulópontot jelentenek. A végső értéket össze kell vetni a tervezett térfogati terhelési sebességgel (települési jellemző 0,3–0,8 kg KOI/(m³·d)) és a célkibocsátási normával: nagy terhelés és szigorú szabványok esetén a tartomány felső határát kell venni; az alacsony terhelés és az energiatakarékos-prioritás érdekében válassza az alsó kategóriát.

Kiigazítások tartály típusa, levegőztetés és regionális vízminőség szerint

Tartály típusa:

• a dugós{0}}áramlási tartályok nagy koncentráció-gradienseket hoznak létre az áramlási útvonal mentén, így töltési arányuk gyakran alacsonyabb, mint a teljesen kevert tartályoké;
• A több-csatornás tartályok különböző töltési arányokat alkalmazhatnak a különböző csatornákban.
• Betöltési ellenőrzés: a töltési arány kiválasztása után ellenőrizze mind a térfogati terhelést, mind a felületi -felszíni terhelést, hogy megbizonyosodjon arról, hogy a tartály térfogata és a hordozófelület mindegyike megfelel a tervezési céloknak, - elkerülje, hogy az egyik mutató megfeleljen, miközben túllépi a másikat.

Levegőztetés módja:

• Az európai projektek általában fúvós levegőztetést alkalmaznak finom -buborékos diffúzorokkal, amelyek támogatják a magasabb töltési arányt (40%–55%);
• felületi levegőztetők vagy sugárzó levegőztetés korlátozott keverési intenzitást biztosítanak, ezért a tartomány alsó határa javasolt.

Regionális vízminőség:

• Délkelet-Ázsiában a meleg, nagy{0}}zavarosságú befolyás könnyen bevonhatja a médiát lebegő szilárd anyagokkal; 25-40% erősített előkezeléssel együtt javasolt.
• A hideg északi régiókban a biológiai aktivitás csökken, ezért gyakran magasabb kitöltési arányt alkalmaznak a felület kompenzálására, kombinálva a hőmérséklet--korrigált tervezéssel.
• Az EU-ban, ahol a befolyó anyagok koncentrációja alacsony, a töltési arány mérsékelten csökkenthető az energiamegtakarítás érdekében, feltéve, hogy továbbra is teljesülnek a szennyvíz szabványok.

Megfelelés és szállítás:

• az exportált adathordozók esetében a CE/REACH (EU) vagy az EPA{0}}dokumentációt kell biztosítani a célpiac számára;
• a kínai projektekre a GB-szabványok és a vonatkozó tervezési kódok érvényesek, és a kitöltési arányt a tervezési ellenőrzéssel véglegesítik.

Az utólagos beépítési projekteknek értékelniük kell a meglévő levegőztető rendszer többletkapacitását is, hogy elkerüljék az elégtelen levegőztetést a töltési arány növelése után.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: A magasabb töltési arány mindig nagyobb kezelési kapacitást jelent?

V: Nem feltétlenül. Abban a tartományban, ahol a fluidizáció normális marad (pl. 25%–50%), a töltési arány növelése növeli a hatékony biofilm felületet, és ennek megfelelően nő a kapacitás; de közel 60–67%-ban a fluidizáció korlátozódik, a holt zónák megnövekednek, a kapacitás növekedése lelassul vagy megfordul, és a levegőztetés energiafogyasztása észrevehetően megnő.

2. kérdés: Miért korlátozza olyan sok minta a kitöltési arányt 67%-ra?

V: Ez egy mérnöki ökölszabály (tipikus érték), amely a felfüggesztett hengeres közeg fluidizációs mechanizmusából származik. Ezen arány felett a közegek közötti víz- és levegőcsatornák összenyomódnak, ami megnehezíti az egyenletes fluidizáció fenntartását. Ha egy projektnek valóban nagyobb hordozósűrűségre van szüksége, akkor a tartály konfigurációját vagy a folyamatkombinációt újra kell-értékelni, nem pedig egyszerűen több hordozót hozzáadni.

3. kérdés: Hogyan kell egy utólagos felújítási projektnek meghatároznia a kitöltési arányt?

V: Az utólagos beépítési projekteket korlátozza a meglévő tartálytérfogat és a levegőztető rendszer kapacitása is. Először ellenőrizze, hogy a jelenlegi levegőztető-ellátás fenntartja-e a fluidizációt és az oxigénszállítást a cél töltési arány mellett, majd végezzen próbaszámításokat az ajánlott tartományon belül; ha szükséges, ellenőrizze a biofilm rögzítési és eltávolítási arányát egy kísérleti tesztben, mielőtt a mérnöki értékre léptetné fel.

Következtetés

Nincs egy-méret-mindenkinek-megfelelő töltési arány. A hangérték megegyezik a forgatókönyv betöltési követelményeivel, valamint a tartály/levegőztető kapacitás korlátozásával, valamint a regionális vízminőségi{4}korrekciókkal. Az önkormányzati projektek általában 25–50%-kal működnek, míg a nagy-terhelésű ipari forgatókönyvek elérhetik a 60–67%-ot, - az alapvető kritérium az, hogy a közeg képes-e fenntartani a normál fluidizációt.

Az adott vízminőség és a tartály körülményei alapján a töltési{0}}arányra vonatkozó javaslatokért forduljon a következőhözAquaSustműszaki csapat egy személyre szabott ajánlatért.
